两种传导噪声的对比了解

差模（常模）噪声与共模噪声

    传导噪声可分为两种。一种是“差模噪声”，也称为“常模噪声”。这两种称呼有时可根据条件区分使用，不过在本文中作为相同的名词处理。另一种是“共模噪声”。来看下图。本文是围绕电源展开介绍的，因此图例是将带有电路的印刷电路板（PCB）装在壳体中，并由外部给电的示例图。

差模噪声产生在电源线之间，是噪声源对于电源线串联进入，噪声电流与电源电流方向相同。由于往返方向相反而被称为“差模（Differential mode）”。

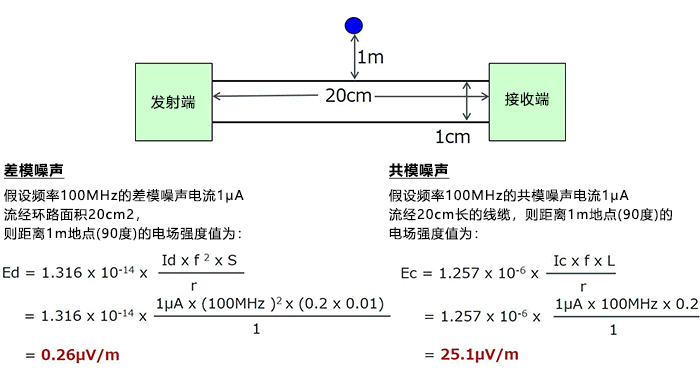

    为了更好地认识每种噪声引发的辐射特点，接下来代入实际数值来计算一下电场强度＊1。条件完全相同。电场强度的观测点用蓝色圆点来表示

    这个计算结果中非常重要的一点是：噪声电流值相同的情况下，共模噪声辐射要大得多（在本例中约大100倍）。不管怎样，这些传导噪声和辐射噪声即EMI如果超出了容许范围，就需要采取降噪对策。特别需要记住的是，在考虑辐射噪声对策时，针对共模噪声的对策是非常重要的。
    关于具体对策，后续会逐步介绍，其中  原则性的噪声对策是差模噪声要减少环路面积S（比如线缆采用绞合线），共模噪声要极力缩短线缆长度。不过一定会遇到受配置和材料等限制的情况，此时需要探讨增加滤波器的方法。
